他にはない軟らかさのウレタンゲルを採用し、パッシブ式防振として最高峰の性能を発揮します。

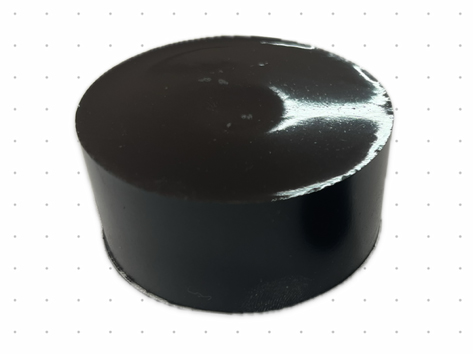

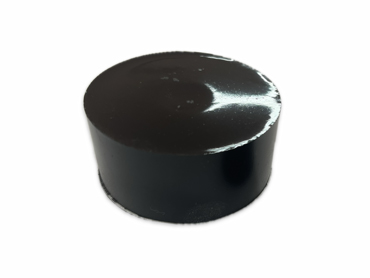

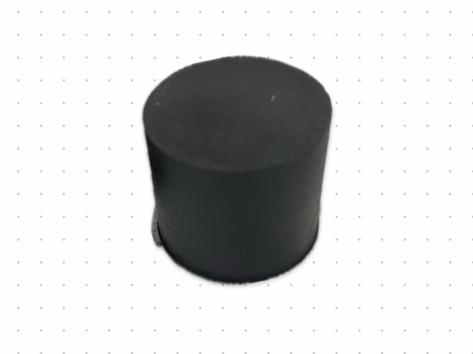

低周波振動用防振ゲル PG00
Φ60＊26
耐荷重7～8kg

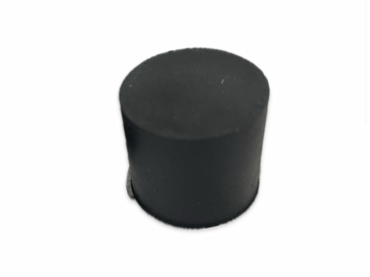

精密計量器用防振ゲル PG00
Φ25＊26
耐荷重5～6kg

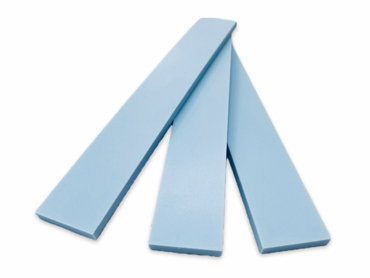

建材用防振フォームAN35
300＊30＊4t
耐荷重80～100kg

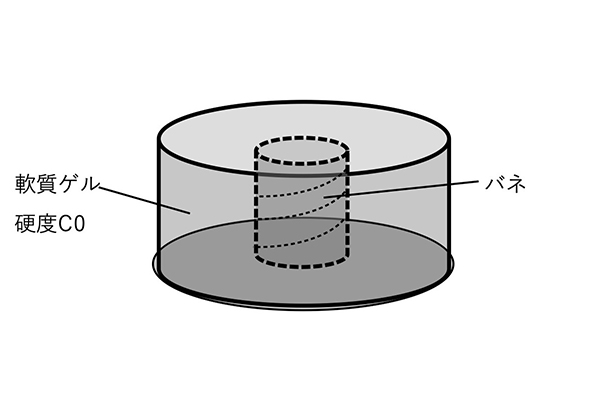

軟らかいゲルの内部にバネを埋め込み、大きな揺れの低周波振動、微振動のような高周波振動を抑制します。
縦揺れだけでなく、横揺れにも効果があります。

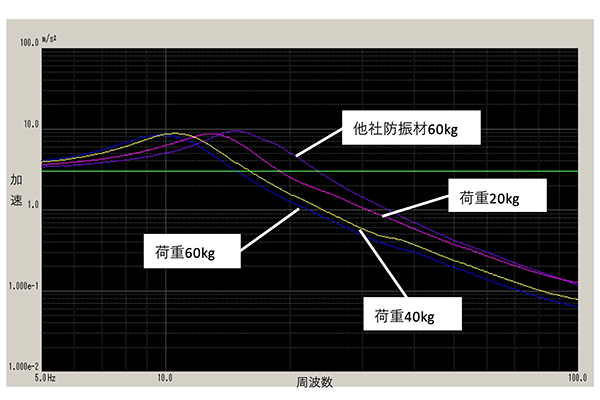

【試験条件】
周波数範囲 5～100Hz
加速度 3m/s2
防振材4点支持
荷重20kg、40kg、60kg
【試験結果】

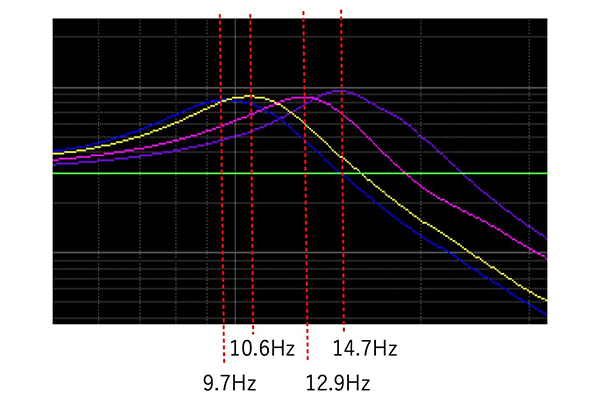

固有振動数：荷重20kgの時 ⇒ 12.9Hz
荷重40kgの時 ⇒ 10.6Hz
荷重60kgの時 ⇒ 9.7Hz
（他社防振材 荷重60kgの時 ⇒ 14.7Hz）
荷重が重くなるほど防振性能が高くなります。４点支持の場合、荷重20kg～60kgを目安としています。その他荷重についても、硬度、バネ乗数、サイズ等により調整しますので、ご相談ください。
【試験条件】

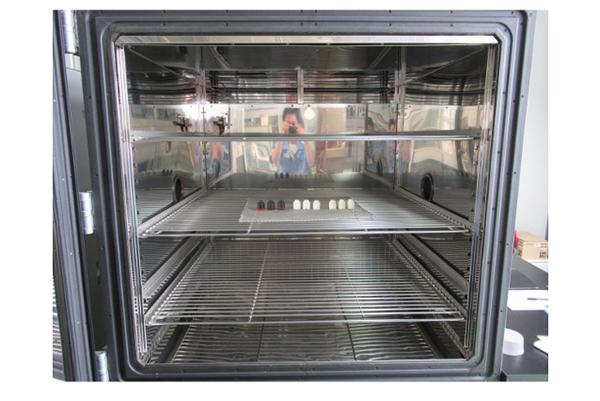

（80℃×98％×12ｈ → -20℃×12h）×12サイクル （計288h）
※アレニウスの8℃半減則による加速試験：約2.5年相当

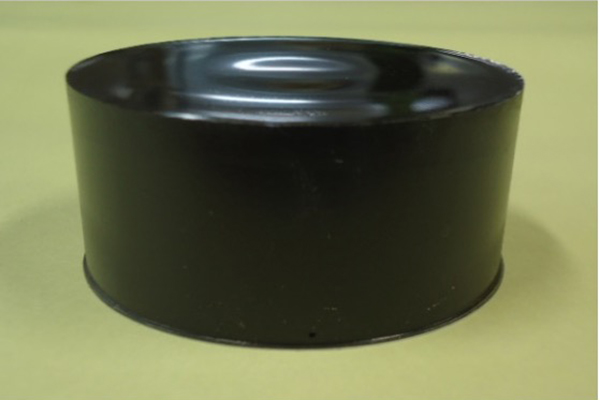

製品はPG00-N（バネなし）仕様
【試験結果】
硬度変化なし
試験前 C0
試験後 C0
寸法変化なし
試験前 28.5mm
試験後. 28.5mm
試験後の防振効果の変化なし
【試験条件】
圧縮永久歪を確認、設置状態での経年劣化を確認する（基準値 ： 変化量30％以内 ⇒ OK ）

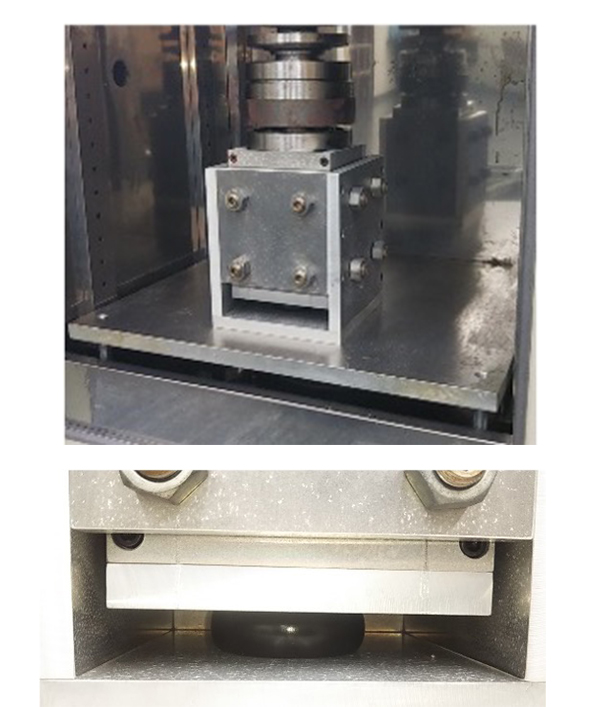

・専用治具に防振材PL00をセットし、規定荷重をかける
・常温24時間放置後、恒温槽80℃に入れる
・アレニウスの8℃半減則を利用した圧縮クリープ試験である
・22℃を起点として、80℃で152倍速と仮定し、試験を実施する
<圧縮永久歪>
| 試験時間 ｈ | 日数 日 | 加速年数 年 | 高さ Mm | 差 mm | 圧縮歪 % |
| 初期 | – | – | 28.93 | ０ | ０ |
| 試験後 | – | 2.92 | 26.67 | -2.26 | 7.81 |
※試験後、サンプルを放置しても高さは戻らない。
<圧縮クリープ>
| 試験時間 ｈ | 日数 日 | 加速年数 年 | 高さ Mm | 差 mm | 圧縮歪 % |
| 0 | 0 | 0 | 23.35 | ０ | ０ |
| 0 | 0 | 0 | 23.30 | -0.05 | 0.21 |
| 24 | 1 | 0.42 | 23.25 | -0.10 | 0.43 |
| 96 | 4 | 1.67 | 22.96 | -0.39 | 1.68 |
| 120 | 5 | 2.08 | 22.96 | -0.39 | 1.70 |
| 144 | 6 | 2.50 | 22.96 | -0.39 | 1.70 |
| 168 | 7 | 2.92 | 22.90 | -0.45 | 1.96 |
振動を軽減して作業効率アップ！

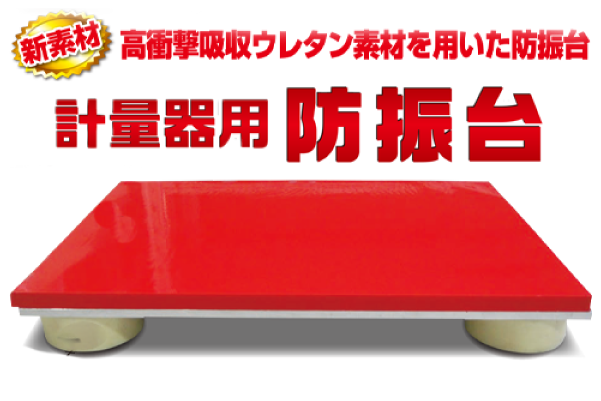

高衝撃吸収ウレタン素材を用いた防振台
「２F作業場の床が揺れ、はかりが止まる」・「リフトが通ると作業台が揺れ、はかりが止まる」供給職場のロス改善の為、防振台を開発しました。
揺れの収束時間に拘った今までにない防振台です。
